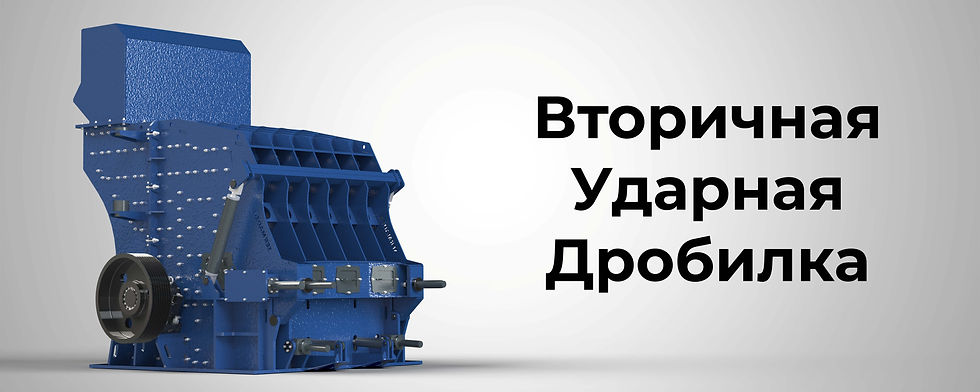

Серия SSI
Вторичная Ударная Дробилка

Вторичная ударная дробилка - это дробилка роторного типа для вторичной стадии дробления, которая обычно используется для дробления каменного продукта среднего размера до конечного продукта песчано-гравийной фракции. Эта дробилка предпочтительна из-за кубичности формы выходного продукта, которая используется на бетонных заводах и других строительных отраслях.


Принцип Работы Вторичной Ударной Дробилки | SER MADEN

Внешний вид дробилки

1. Верхний корпус дробилки - часть дробилки, которая раскрывается во время технического обслуживания или ремонта. Эта часть дробилки удерживает неподвижные верхние ударные плиты и регулируемые передние плиты дробилки.



2. Нижний корпус дробилки - нижняя часть дробилки, закрепленная на шасси. Эта часть дробилки удерживает главный ротор и загрузочный паз дробилки.



3. Загрузочный паз дробилки используется для легкой подачи продукта в дробилку без просыпания продукта.



4. Гидравлический подъемник - это часть дробилки, которая используется для легкой замены запасных частей или роторных молотков и технического обслуживания дробилки. Подъемник легко поднимается и вращается в любом направлении, так что пользователь оборудования может легко поднимать и заменять тяжелые детали дробилки.

5. Контрольные крышки дробилки позволяют при необходимости проверить внутреннюю часть дробилки. Эти крышки расположены спереди, сбоку и сзади дробилки. Кроме того, боковые крышки используются для измерения щели между передними регулируемыми плитами и молотками ротора.

6. Регулируемые плиты расположены во внутренней передней части дробилки. Эти плиты используются для регулировки дробильного пространства между передней частью дробилки и роторными молотками, что приводит к изменению размера фракции выходящего продукта и общего объема.

7. Гидравлический поршень используется для легкого подъема верхнего корпуса дробилки во время технического обслуживания, ремонта и замены запасных частей дробилки.

8. Маховик дробилки используется для соединения двигателя дробилки с валом ротора с помощью системы шкив-ремень.

Вторичная Ударная Дробилка | SER MADEN
Ударная Дробилка Горизонтального Вала | SER MADEN

Внутренний вид    дробилки

1. Ротор дробилки – это быстровращающаяся центральная часть дробилки, которая ударяет загруженный продукт своими молотками и измельчает каменные куски на мелкие частицы щебневого и песочного размера.

2. Молотки ротора - это заменимая изнашиваемая часть ротора, которая подвергается наибольшему воздействию дробилки. Молотки ротора специально изготовлены из сплава Cr-Ni для обеспечения долговременной прочности.

3. Вал ротора, изготовленный из стали 4140, представляет собой очень твердый и сверхпрочный материал, который может выдерживать высокую температуру и нагрузку.

4. Фиксированные передние и верхние плиты дробилки испытывают гораздо больший удар, чем боковые и задние облицовки, поэтому их литая форма и толщина сильно отличаются от обычных футировок.

5-6. Блок регулируемых плит - это регулируемые ударные пластины дробилки. Регулируются гидравлическим поршнем и фиксируются вручную.

7-8. Боковые и задние футеровки - это изнашиваемые части дробилки, которые покрывают все боковые и задние стенки дробилки. Эти футеровки защищают корпус дробилки от износа и изготовлены из хромоникелевого литья.

--- ТАБЛИЦА ТЕХНИЧЕСКИХ ДАННЫХ ---

A
B
C
D
E
F
МОДЕЛЬ
ПРОИЗ-СТЬ
ГАБАРИТЫ РОТОРА
МОЩ. ДВИГАТЕЛЯ
РАЗМЕР ПОДАЧИ
ВЕС
SSI 1110
100-150 тнч
1120 x 1000 мм
160 кВт
400 мм
15.000 кг
SSI 1112
150-200 тнч
1120 x 1250 мм
200 кВт
400 мм
18.000 кг
SSI 1115
250-300 тнч
1120 x 1500 мм
250 кВт
400 мм
23.600 кг

--- ВИДЕО ---

--- ГАЛЕРЕЯ ---

Secondary Impact Crusher for Sale from Stock | SER MADEN
